SuperServer SYS-741P-TR

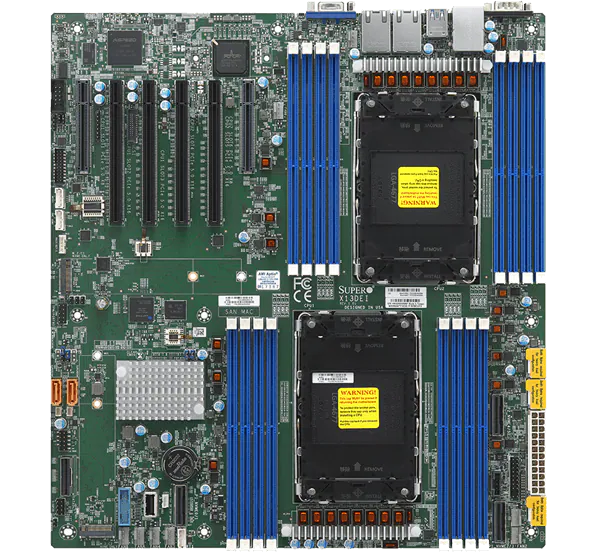

Материнська плата
SuperX13DEI
Процесор
Сокет E (LGA-4677) – 2шт
Масштабовані процесори Intel® Xeon® 5-го покоління /Intel® Xeon® 4-го покоління
Графічний процесор
Максимальна кількість графічних процесорів До 1 графічних процесорів подвійної ширини або 2 графічних процесорів одинарної ширини
Підтримуваний графічний процесор NVIDIA PCIe: H100 NVL, RTX 4000 SFF Ada Generation, T1000, RTX 6000 Ada Generation, L40S, L4, A16
Системна пам’ять
Пам’ять Кількість слотів: 16 слотів DIMM
Максимальний обсяг пам’яті (1 DPC): до 4 ТБ 5600 МТ/с ECC DDR5 RDIMM
Напруга пам’яті 1,1 В
Бортові пристрої
SATA SATA (6 Гбіт/с)
Чіпсет Intel® C741
Підключення до мережі 2 RJ45 1GbE
Вхід / Вихід
Локальна мережа 1 виділений порт BMC LAN RJ45 1 GbE
USB-накопичувач 2 порти USB 3.0 (спереду) 4 порти USB 3.0 (ззаду)
Відео 1 порт VGA
Серійний 1 COM-порт (ззаду)
DOM 2 порти Super DOM (диск на модулі)
Системний BIOS
Тип BIOS AMI 32 МБ SPI флеш-пам’ять EEPROM
Управління
Програмне забезпечення
SuperCloud Composer®
Менеджер серверів Supermicro (SSM)
Менеджер оновлень Supermicro (SUM)
Supermicro SuperDoctor® 5 (SD5)
Супердіагностика офлайн (SDO)
Служба тонких агентів Supermicro (TAS)
Конфігурації живлення ACPI/APM
Безпека
Апаратне забезпечення
Модуль довіреної платформи (TPM) 2.0
Кремнієвий корінь довіри (RoT) – відповідає стандарту NIST 800-193
Особливості
Криптографічно підписана прошивка
Безпечне завантаження
Безпечні оновлення прошивки
Автоматичне відновлення прошивки
Безпека ланцюга поставок: віддалена атестація
Захист BMC під час виконання
Блокування системи
Моніторинг стану ПК
Процесор
Монітори для ядер процесора, напруги чіпсета, пам’яті
Вентилятор
Вентилятори з тахометром
Монітор стану для контролю швидкості
Роз’єми для вентиляторів з широтно-імпульсною модуляцією (ШІМ)
Температура
Моніторинг середовища процесора та шасі
Термічний контроль для роз’ємів вентиляторів
Шасі
Форм-фактор
Tower/4U
Модель
CSE-745BTS-R1K23BP
Розміри та вага
Висота 17,8 дюйма (452 мм)
Ширина 7 дюймів (178 мм)
Глибина 25,5 дюйма (647 мм)
Пакет 24,6 дюйма (В) x 14 дюймів (Ш) x 31,3
Вага брутто: 73,5 фунта (33,9 кг)
Вага нетто: 56 фунтів (25,9 кг)
Колір Чорний

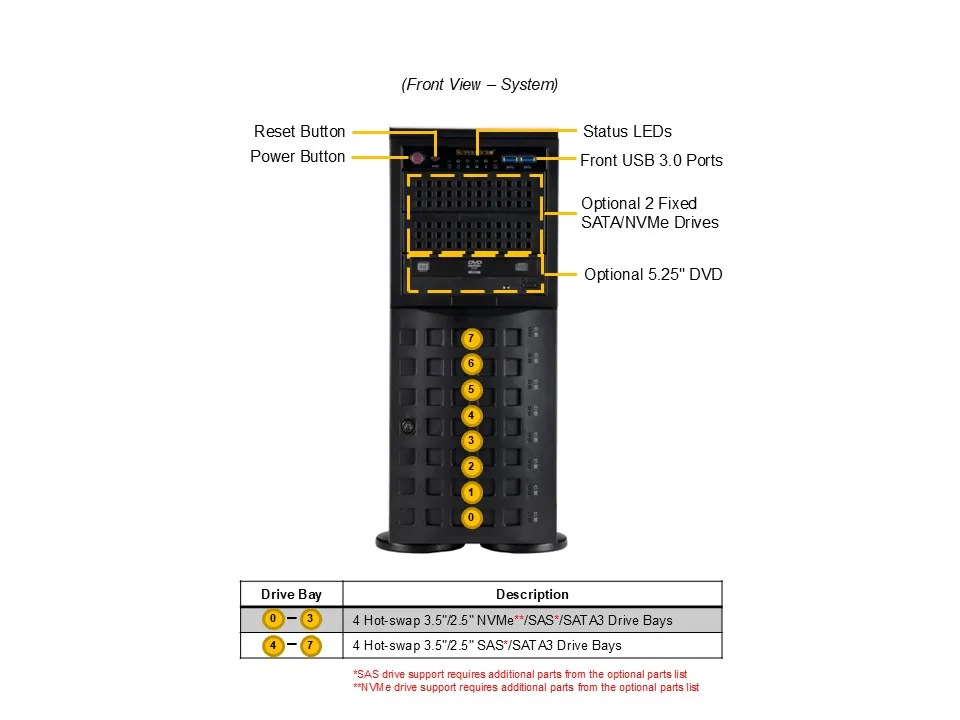

Передня панель
LED
Активність жорсткого диска
Активність мережі
Стан живлення
Інформація про систему (перегрів/UID)
Buttons
Увімкнення/вимкнення живлення
Скидання системи

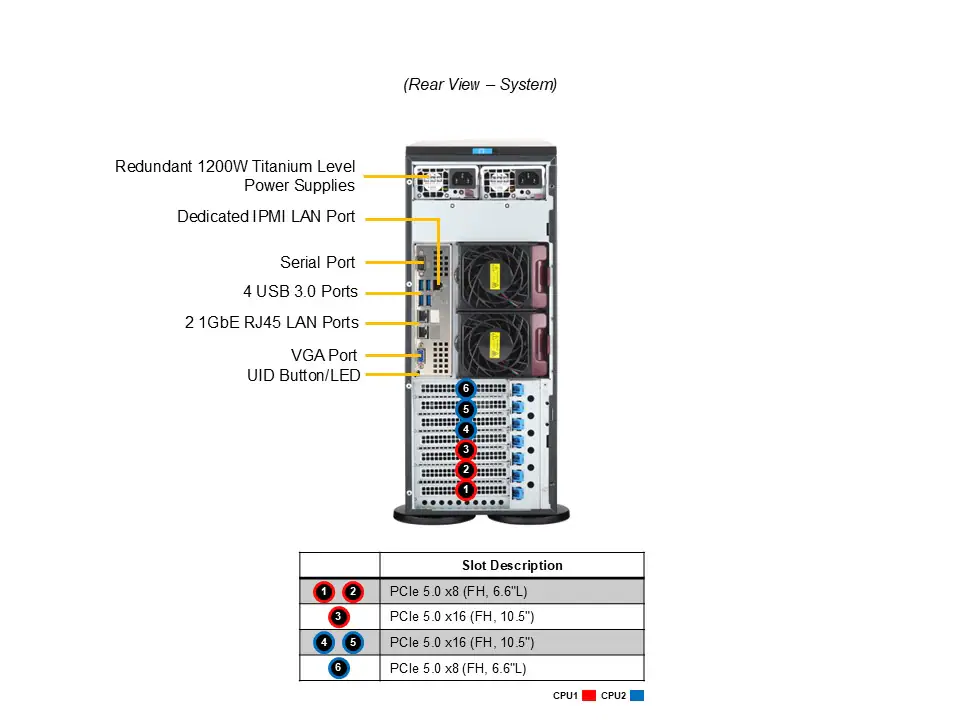

Слоти розширення
Конфігурація PCI–Express (PCIe) За замовчуванням
слоти PCIe 5.0 x8 FHFL
слоти PCIe 5.0 x16 FHFL
М.2 2 слоти M.2 PCIe 4.0 x2 NVMe (M-клавіша)
Відсіки для дисків / сховища
Конфігурація відсіків для дисків

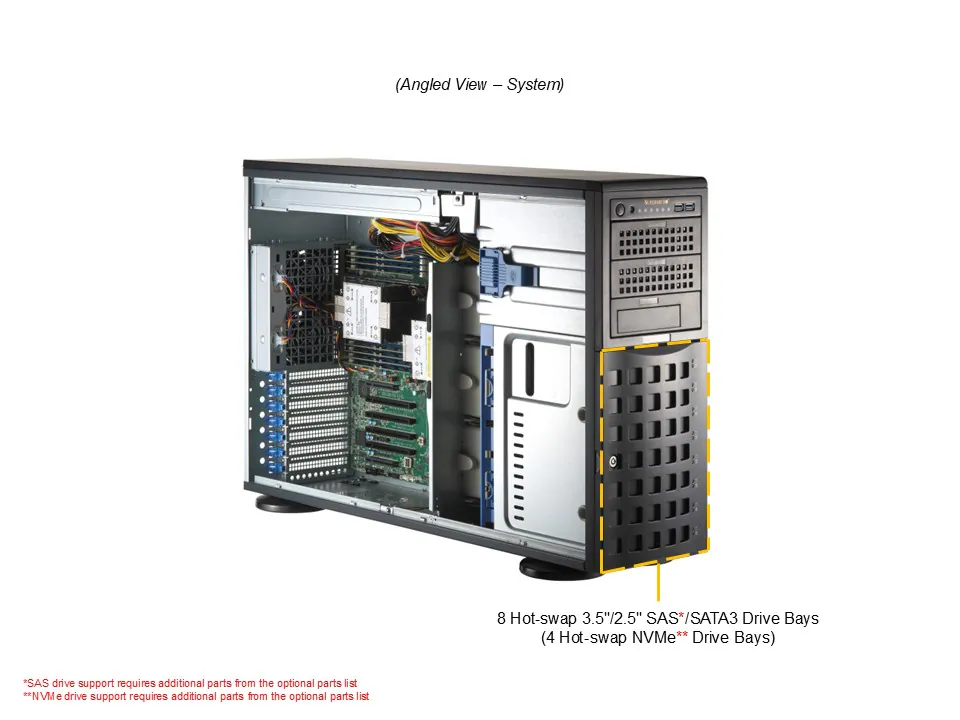

За замовчуванням: Всього 8 відсіків
4 передні відсіки для 3,5-дюймових накопичувачів NVMe*/SAS*/SATA з можливістю гарячої заміни
4 передні відсіки для 3,5-дюймових дисків SAS*/SATA з можливістю гарячої заміни
Варіант A: Всього 8 відсіків
4 передні відсіки для 2,5-дюймових накопичувачів NVMe*/SAS*/SATA з можливістю гарячої заміни
4 передні відсіки для 2,5-дюймових дисків SAS*/SATA з можливістю гарячої заміни
*Підтримка NVMe/SAS може вимагати додаткового контролера сховища та/або кабелів, будь ласка, дивіться список додаткових компонентів для отримання детальної інформації
М.2 2 слоти M.2 NVMe (з M-клавішою)
Периферійні відсіки 3 відсіки для DVD-дисків 5,25 дюйма (додатково)

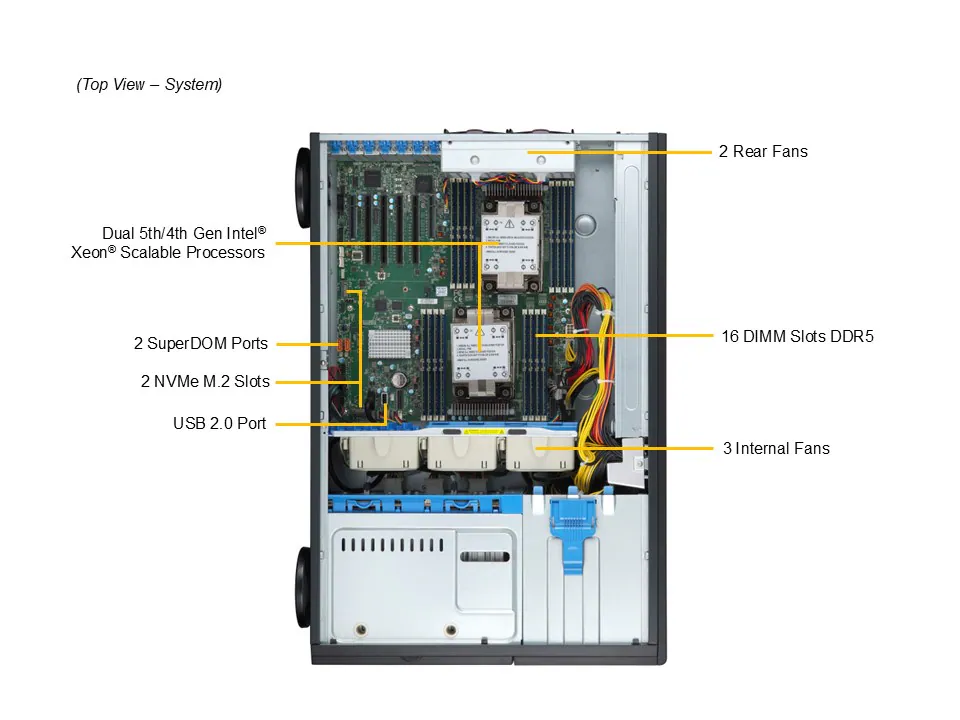

Система охолодження
3 середні вентилятори
2 задні вентилятори
Блок живлення
2 резервні (1 + 1) блоки живлення з титановим покриттям (96%) потужністю 1200 Вт з можливістю гарячого підключення
Розміри (ШxВxД)
76 x 40 x 336 мм
Вхід
1000 Вт: 100-127
В змінного струму 1000 Вт: 100-127 В змінного струму / 50-60 Гц
1200 Вт: 200-240 В
змінного струму 1200 Вт: 200-240 В змінного струму / 50-60 Гц
1200 Вт: 200-240 В постійного струму / 50-60 Гц (лише для CCC)
+12 В
Макс.: 83A / Мін.: 0A (100Vac-127Vac)
Макс.: 100A / Мін.: 0A (200Vac-240Vac)
5V SB
Макс.: 4A / Мін.: 0A
Операційне середовище
ROHS
Екологічні характеристики
Робоча температура: від 10°C до 35°C (від 50°F до 95°F)
Температура в неробочому режимі: від -30°C до 60°C (від -40°F до 140°F)
Відносна вологість повітря під час роботи: від 8% до 80% (без конденсації)
Відносна вологість у неробочому режимі: від 8% до 90% (без конденсації)
